Техническое описание рентгенозащитных конструкций по ГОСТ

        Рентгенозащитные конструкции


          Рентгенозащитные конструкции предназначены для установки в стационарных рентгеновских кабинетах для защиты персонала и пациентов медицинских учреждений от воздействия рентгеновского излучения во время проведения различных медицинских исследований: рентгенографии, рентгеноскопии, флюорографии, детальной рентгенографии компьютерной томографии в различных ее модификациях.

Компания ООО «СТРОЙТЭКС» производит следующие виды рентгенозащитных конструкций:

    Двери рентгенозащитные (для защиты людей вне помещения диагностики)
    Окна рентгенозащитные (между помещением, где установлено диагностическое     оборудование и отсеком медика, осуществляющего управление аппаратом диагностики. Если отсек планировкой не предусмотрен, обязательно наличие рентгенозащитной ширмы)
    Ставни оконные рентгенозащитные (для защиты людей, находящихся снаружи здания
    Ширмы ренгенозащитные

       обычная-дверь.png                     рентген-окно.png            ширма.png  ставни.png

 Все рентгенозащитные конструкции производства ООО «СТРОЙТЭКС» прошли испытания на рентгенозащитные свойства, соответствуют требованиям СанПиН 2.6.1.1192-03, имеют сертификат соответствия № РОСС.RU. 11НВ11.

       Средства защиты, поставляемые в виде готовых изделий (защитные двери, защитные смотровые окна, ширмы, ставни), должны обеспечивать уровень защиты, предусмотренный расчетом защиты, который производят специалисты на этапе проектирования рентгенологического кабинета, исходя из характеристик оборудования и помещения, и содержащимся в технологической части проекта рентгеновского кабинета. Основным требованием является соответствие степени защиты конструкции свинцовому эквиваленту. Стационарные средства защиты должны иметь защитную эффективность не ниже 0,25 мм по свинцовому эквиваленту.

 77777777.jpg  паспорт-рентгенка.jpg  сертификат двери рентгенозащитные.jpg  инструкция-рентгенка.jpg  инструкция-по-установке-дверей.jpg

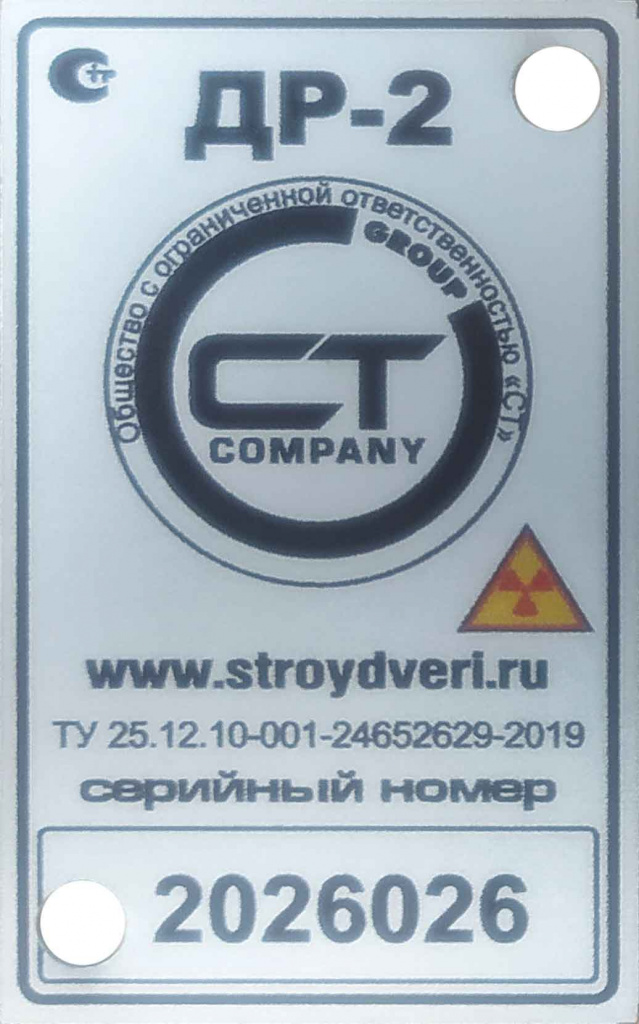

  Каждое изделие  обязательно маркируется металлическим шильдом (металлической табличкой) в торцевой части с указанием наименования предприятия-изготовителя, марки изделия, даты его изготовления, свинцового эквивалента, имеет технический паспорт и  сертификат соответствия, заверенные производителем, инструкцию по эксплуатации изделий, включающую рекомендации по монтажу. Гарантия  производителя   на все изделия - 12  месяцев со дня  ввода  в  эксплуатацию.

Компания ООО «СТРОЙТЭКС» производит рентгенозащитные конструкции индивидуального изготовления  по размерам строительного проёма заказчика в строгом соответствии с требованиям проекта, учитывающего характеристики оборудования и помещения.



        Конструкция

               Рентгенозащитные дверные блоки по конструкции подразделяются на распашные и сдвижные. Распашные двери могут быть однопольными (ширина строительного проёма до 1100 мм) и двупольными (ширина строительного проёма от 1100 мм). Двупольные двери могут быть как равнопольными, так и со створками разной ширины.


          однопольная-пнг.png   Рама двери изготавливается из профилей открытого сечения,
толщина стального листа профиля 1,4 мм.

  Лицевой профиль выполнен с широкой отбортовкой,
образующей наличник рамы, либо без него.

  Дверное полотно изготавливается из стального листа 1.4 мм
с помощью механической гибки, внутренняя часть полотна
снабжена
усиливающими элементами.

  Внутрь полотна двери закладывается
листовой свинец
ДПРНМ С2 ГОСТ 9559-89  необходимого эквивалента

и минераловатная плита.

  Конструкция блока предусматривает
непрерывную защиту
от излучения по всей площади дверного проёма,

в том числе в местах примыкания дверной коробки к поверхности
стен помещения, для этого используются экранированные наличники.



  В дверное полотно может быть установлено
рентгенозащитное смотровое окно,
с рентгенозащитным
стеклом марки
ТФ5 ГОСТ 9541-75.

  При наличии окна в полотне двери его размер
определяется размером рентгенозащитного стекла.

Стандартные размеры рентгенозащитных стёкол
с эквивалентом 2,5мм Pb:180х240, 240х300,

356х356, 300х400, 400х400, 500х500 мм.

  Все изделия окрашены эпоксидно-полиэфирной
порошковой краской по каталогу RAL,
покрытие устойчиво к обработке
дезинфицирующими растворами.

  Стандартные цвета изделия - RAL.9016 (белый)
шагрень и RAL 7035 (светло-серый) шагрень.




 угловая.jpg  торцевая.jpg  в-обхват.jpg
                        Угловая рама                         Торцевая рама                 Угловая рама в обхват
1.jpg рама-исходный.jpg рама-исходный.jpg





 Комплектация

Стандартная комплектация:

• Полотно двери комбинированное, сталь от 1,4 мм- 2,0 мм.
• Дверная коробка сталь 2 мм.
• Утеплитель внутри высокой плотности
• Свинец листовой необходимого эквивалента.
• Два контура уплотнения по периметру двери
• Петли специализированные для высоких нагрузок 2 или более шт.
• Окраска эпоксидно-полиэфирной порошковой краской по каталогу RAL в любой цвет.
• Врезной замок DL1739.
• Нажимные ручка DL K038KP/F
• Качественная упаковка продукции в гофрокартон.

Дополнительная комплектация:

• Алюминиевые или накладки из нержавеющей стали
• Доводчик с усилием от 80 до 200 кг
• Ручка-скоба нержавейка 300мм
• Ручка нержавейка на общей планке ручка/ручка
• Гибкий переход под электромеханический замок
• Остекление стеклом рентгенозащитным размером до 400х400 мм
• Электропривод для распашной двери (активация при помощи кнопки или карты доступа)

   Цена

Цены на рентгенозащитные двери определяются по типу конструкции, размеру изделий, их количеству. При крупных заказах вы сможете рассчитывать на скидки.
